电子式电动双座调节阀

电上海辉煌阀门有限公司生产的电子式电动双座调节阀,ZDLN电子式电动双座调节阀(防爆型电动调节阀)概述:ZDLN电子式电动双座调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。

所属分类:

蝶阀

关键词:

ZDLN电子式电动双座调节阀

联系我们

产品描述

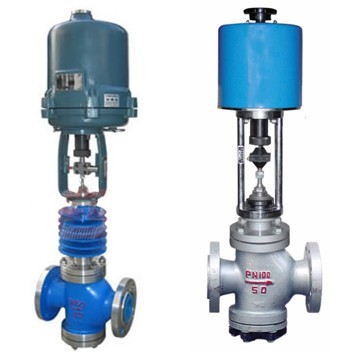

电子式电动双座调节阀




上海辉煌阀门有限公司生产的电子式电动双座调节阀,ZDLN电子式电动双座调节阀(防爆型电动调节阀)概述:ZDLN电子式电动双座调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。

一、产品概述:

ZDLN电子式电动双座调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。

双座阀不平衡力小、允许压差大、流通能力大等特点,适用于泄漏要求不严、压差较大的干净介质场合。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。

二、主要技术参数:

公称通径mm

20

25

32

40

50

65

80

100

125

150

200

250

300

400

阀座通径mm

20

26

32

40

50

66

80

100

125

150

200

250

300



额定流量系数kv

6.9

11

17.6

27.5

44

69

110

176

275

440

690

1000

1600

2700

公称压力(MPa)

0.6,1.6,2.5,4.0,6.4

行程(mm)

10

16

25

40

60

100

流量特性

直线,等百分比,快开

工作温度℃

-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃

法兰尺寸

符合JB78-59、JB79-59标准,可按JB/79.1-94、JB、ANSI、JIS、DIN等标准订货生产

阀体材质

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2TiCF8CF8M

阀芯材质

1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti

阀体型式

直通双座铸造球型阀

上阀盖型式

普通式(常温),热片式(中温),长颈式(低温)

阀体允许压差

≤公称压力

4.0

3.4



配用电动执
行机构型号

PSL

PSL-201

PSL-202

PSL-204

PSL-208

PSL-312

PSL325

361L

361LSA-08

361LSA-20

361LSB-30

361LSB-50

361LSC-65

361LSC-99

防爆型

361LXA-20

361LXB-30

361LXB-50



注:1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品,其法兰距按用户需要确定

2.工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决

三、ZDLN电子式电动双座调节阀性能

1、执行机构主要技术参数

型号

额定输出力N

速度mm/s

技术参数

PSL

361L

PSL

361L

PSL

361L

PSL

361L

201

361LSA-08
361LXA-08

1000

800
800

0.25

4.2
4.2

电源:AC220V50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:IP67
带手轮

电源:AC220V50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:相当IP55
隔爆标志:ExdⅡBT4
带手柄

202

361LSA-20
361LXA-20

2000

2000
2000

0.50

2.1
2.1

204

361LSB-30
361LXB-30

4500

3000
3000

0.50

3.5
3.5

208

361LSB-50
361LXB-50

8000

5000
5000

1.00

1.7
1.7

312

361LSC-65

12000

6500

0.60

2.8

325

361LSC-99

25000

10000

1.0

2.0

2、ZDLN电子式电动双座调节阀性能指标

项目

指标值

基本误差%

配3610L±2.5;带定位器±1.0

回差%

配361L±2.0;配PSL±1.0

死区%

1.0

始终点偏差%

电开

始点

±2.5

终点

±2.5

电关

始点

±2.5

终点

±2.5

可调范围

50:1

额定行程偏差%

2.5

泄量量L/H

符合JB/T7387-94Ⅲ级小于阀的额定容量×10-3

3、ZDLN电子式电动双座调节阀允许压差

公称通径(mm)

25

40

50

65

80

100

150

200

250

300

阀座直径(mm)

25

32

40

50

65

80

100

125

150

200

250

300

执行机构

允许压差△P(MPa)

配PSL

PSL202

6.4

6.4

6.4

5.1



PSL204



6.4

6.4

5.62



PSL208



6.4

5.31

3.97



PSL320



6.4

4.14

配361L

361LSA-20

6.4

6.4

6.4

6.4



361LSB-50



6.4

6.4

6.25



361LSC-65



6.4

4.23

3.23



361LSC-99



3.31

2.07

注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围,请与我们联系,采取适当方法可解决



四、ZDLN电子式电动双座调节阀外形尺寸mm

公称通径(mm)

25

32

40

50

65

80

100

125

150

200

250

300

L(mm)

PN1.6MPa

185

200

220

250

275

300

350

410

450

550

670

770

PN4.0MPa

190

210

230

255

285

310

355

425

460

560

740

805

PN6.4MPa

200

210

235

265

295

320

370

440

475

570

750

820

H1(mm)

117

120

139

144

188

208

220

268

278

320

441

503

配PSL

H(mm)

普通型

907

910

955

960

1112

1122

1134

1213

1223

1265

1813

1889

散热片型

1037

1040

1085

1090

1275

1285

1297

1412

1422

1464

1058

2134

D(mm)

176

225

重量(KG)

22.5

24.5

35.5

39.5

72

85

122

181

237

378

680

840

配361L

H(mm)

普通型

670

673

840

845

1037

1047

1059

1293

1303

1345

1538

1614

散热片型

800

803

970

975

1200

1210

1222

1492

1502

1544

1783

1859

D(mm)

225

310

重量(KG)

30

32

51

55

87

100

137

194

250

391

720

880

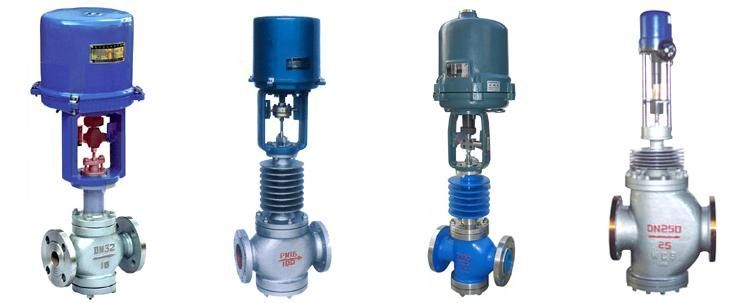

五、ZDLN电子式电动双座调节阀相关型号:

电动防爆调节阀
ZAZN型电动双座调节阀
ZDLJN型电子式电动精小型双座调节阀
ZDSJN型电子式精小型电动双座调节阀

六、订货须知
订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数:1.公称通径、额定流量系数KV,
2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀作用形式(电-关式或电-开式),4.流量特性,
5.阀前、阀后压力,6.阀体、阀芯材料,7.输入信号,8.是否带附件,说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
三、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关
