上海辉煌教你分清直径Φ、通径DN、英寸"这些规格单位

作者:

一页书


经常有朋友因为搞不懂DN、Φ 、英寸这些规格之间的关系,今天小编就班门弄斧总结下三者间的关系。希望能帮助一些在这里徘徊的朋友,有不同观点也欢迎大家在下方留言处,一起交流大家共同提高!



什么是英寸":
英寸(")是美洲体系的常用规格单位,如钢管、阀门、法兰、弯头、泵、三通等,如规格是10"。


英寸(inch,缩写为in.)在荷兰语中的本意是大拇指,一英寸就是一节大拇指的长度。当然人的大拇指的长度也是长短不一的。14世纪时,英皇爱德华二世颁布了“标准合法英寸”。



其规定为:从大麦穗中间选择三粒最大的麦粒并依次排成一行的长度就是一英寸。


一般1"=2.54cm=25.4mm



什么是DN:
DN是中国与欧洲体系常用的规格单位,同样是标识管道、阀门、法兰、管件、泵类的规格,如DN250。


DN是指管道的公称直径(也称为公称通径),注意:这既不是外径也不是内径,是外径与内径的平均值,称平均内径。



什么是Φ:
Φ是一个通用的单位,所指的是管道和或弯头、圆钢等材料的外径尺寸,也可以说是直径,如Φ609.6mm 指的就是外径为直径609.6mm。



现在我们搞清楚了这三个单位分别代表的意义,那么他们之间有什么联系呢?

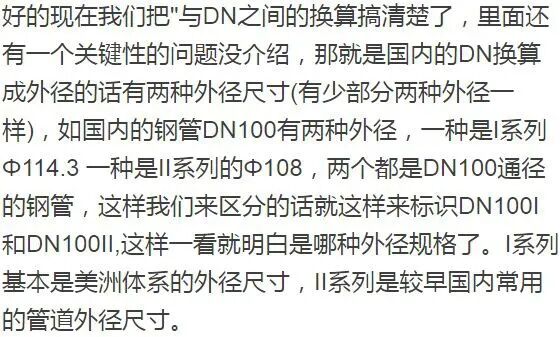

首先"与DN标示的意思差不多,基本都为公称通径的意思,标示这个规格的大小,Φ是将两者结合起来。



举例说明:如一根钢管是DN600规格的,一个同样的钢管用英寸标识的话就成了24",两者之间有什么联系吗?


答案是有的!一般的英寸是整数的直接乘以25即等于DN,如1"*25=DN25 2"*25=50 4"*25=DN100等。



当然也有不一样的如3"*25=75这样四舍五入即DN80 还有一些带分号或小数点的英寸如1/2" 3/4" 1-1/4" 1-1/2" 2-1/2" 3-1/2"等,这些就不能那样算了,不过算也大致差不多,基本都是规定值:
1/2"=DN15
3/4"=DN20
1-1/4"=DN32
1-1/2"=DN40
2-1/2"=DN65
3-1/2"=DN90






管径与阀门通径的英寸、DN、尺寸对照表

自己看一目了然,发客户看简单省事。




管径的表达方式

一、水、煤气输送钢管(镀锌或非镀锌)、铸铁管和塑料管等管材,应标注公称直径“DN”(如DN15、DN50)。



二、无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径×壁厚表示(如De108×4、De159×4.5等);对无缝钢管或有色金属管道,应标注“外径×壁厚”。例如Φ108×4,ф可省略。



三、钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示(如d230、d380等)。



四、塑料管材,管径宜按产品标准的方法表示。



五、当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表。



其它说明

公称直径(nominal diameter),又称平均外径(mean outside diameter)。为了使管子、管件连接尺寸统一,采用DN表示其公称直径(也称公称口径、公称通径)。



因为单位有公制(mm)及英制(inch)的区分,所以有下列的称呼方法。

一. 以公制(mm)为基准,称 DN (metric unit)



二. 以英制(inch)为基准,称NB(inch unit)



三. DN (nominal diameter) NB (nominal bore) OD (outside diameter)



四. 【例】 镀锌钢管DN50,sch 20 镀锌钢管NB2”,sch 20

注:管子表号(Sch.)并不是壁厚,是壁厚系列。实际的壁厚,同一管径,在不同的管子表号中其厚度各异。



1938年美国国家怔准协会ANSIB36.10(焊接和无缝钢管)标准所规定:管子表号(Sch.)是设计压力与设计温度下材料的许用应力的比值乘以1000,并经圆整后的数值。



ISO公制标示 ( ISO metric dimension size ) 以Da表示 PVC管,ABS管之管外径 。以De表示 PP管,PE管之管外径 。

例如:

外径63mm的塑料管之公制标示 ( mm dimension size ) 为:Da63 ,是针对PVC管,ABS管而言的。

新型材料和塑料管用de,注意是小写的哦。

在滇北找矿。小分队一共人,其中4名警卫战士每人配备一支冲锋枪。一天,出发前,一位纳西族老乡搭我们的车去维西。那天路上积雪很大,雪下的路面坑洼不平,车子行驶一段就会被雪坞住。我们不得不经常下来推车。就在我们又一次下车推车的时候,一群褐黄色的东西慢慢向我们靠近。我们正惊疑、猜测时,纳西族老乡急喊:“快、快赶紧上车,是一群狼。”司机小王赶紧发动车,加大油门……但是很不幸,车轮只是在原地空转,根本无法前进。这时狼群已靠近汽车……大家看得清清楚楚——8只狼,个个都象小牛犊似的,肚子吊得老高。战士小吴抄起冲锋枪,纳西族老乡一手夺下小吴的抢。比较沉着地高声道:“不能开枪,枪一响,它们或钻到车底下或钻进树林,狼群会把车胎咬坏,把我们围起来,然后狼会嚎叫召集来更多的狼和我们拼命。”他接着说:“狼饿疯了,它们是在找吃的,车上可有吃的?”我们几乎同声回答:“有。”“那就扔下去给它们吃。”老乡像是下达命令。从来没有经历过这样的事,当时脑子里一片空白,除了紧张,大脑似乎已经不会思考问题。听老乡这样说,我们毫不犹豫,七手八脚把从丽江买的腊肉、火腿还有十分珍贵的鹿子干巴往下丢了一部分。狼群眼都红了,兴奋地大吼着扑向食物,大口的撕咬吞咽着,刚丢下去的东西一眨眼就被吃光了。老乡继续命令道:“再丢下去一些!”第二批大约50斤肉品又飞出了后车门,也就一袋烟的工夫,又被8只狼分食的干干净净。吃完后8只狼整齐地坐下,盯着后车门。这时,我们几人各个屏气息声,紧张的手心里都是冷汗,甚至能够清晰的听到自己心跳的声音……我们不知道能有什么办法令我们从狼群中突围出去。看到这样的情形,老乡又发话道:“还有吗?一点不留地丢下,想保命就别心疼这些东西了!”此时,除了紧张、害怕还有羞愤……!作为战士,我们是有责任保护好这些物资的,哪怕牺牲自己。但是现实情况是我们的车被坞到雪地里出不来,只能被困在车里。我们的子弹是极有限的,一旦有狼群被召唤来,我们会更加束手无策。我们几人相互看了一眼,迟疑片刻,谁也没有说什么,忍痛将车上所有的肉品,还有十几包饼干全都甩下车去!8只狼又是一顿大嚼。吃完了肉,它们还试探性的嗅了嗅那十几包饼干,但没有吃。这时我清楚地看到狼的肚子已经滚圆,先前暴戾凶恶的目光变得温顺。其中一只狼围着汽车转了两圈,其余7只狼没动。片刻,那只狼带着狼群朝树林钻去......不可思议的事情发生了……不一会儿,8只狼钻出松林,嘴里叼着树枝,分别放到汽车两个后轮下面。我们简直不敢相信自己的眼睛……这些狼的意思是想用树枝帮我们垫起轮胎,让我们的车开出雪窝。我激动地大笑起来……哈……哈……刚笑了两声,另外一个战士忙用手捂住了我的嘴,他怕这突兀的笑声惊毛了狼。接着,8只狼一齐钻到车底,但见汽车两侧积雪飞扬。我眼里滚动着泪花,大呼小王:“狼帮我们扒雪呢,赶快发动车,”车启动了,但是没走两步,又打滑了。狼再次重复刚才的动作:“先往车轮下垫树枝,然后扒雪……”。就这样,每重复一次,汽车就前进一段,大约重复了十来次。最后一次,汽车顺利地向前行了一里多地,接近了山顶。再向前就是下坡路了。这时,8只狼在车后一字排开坐着,其中一只比其他7只狼稍稍向前。老乡说:“靠前面的那只是头狼,主意都是他出的。”我们激动极了,一起给狼鼓掌,并用力地向它们挥手致意。但是这8只可爱的狼对我们的举动并没有什么反应,只是定定地望了望我们,然后,头狼在前,其余随后,缓缓朝山上走去,消失在松林中......看完不忍思考:连凶猛的狼都懂得报恩,我们是否应该反思自身?自诩为“万物灵长”的人类,我们是不是应当让这个世界充

。小分队一共8人,其中4名警卫战士每人配备一支冲锋枪。一天,出发前,一位纳西族

Dn主要用在铸铁管、镀锌钢管和钢塑复合管上。另外Dn100等同于de110,Dn150等同于de160的管径。
